ＪＫセライダー

特長
優れたタイル落下防止機能　・　防水性

抜群の耐震性

特殊アンカーピンとJK-セライダーの組み合わせにより阪神・淡路大震災クラスの振動にもビクともしません。

抜群の耐震性高い特殊アンカーピンのせん断力

特殊アンカーピンは、高いせん断力があります。

特殊アンカーピンのせん断力
アンカー寸法（φ×ℓ）	アンカーピン1本のせん断力N/本（kgf/本）
4.5×55	44.1N/本（441kgf/本）
6.0×65	88.8N/本（888kgf/本）

JK-セライダーの引っ張り力は2倍、引き裂き強度は7倍

JK-セライダーは短繊維が入っているので、一般の透明な特殊アクリル樹脂と比べて引っ張り強度は2倍、引き裂き強度は7倍です。

JK-セライダーの引っ張り強度、引き裂き強度
引っ張り強度	8.44N/mm²（84.4kgf/cm²）
引き裂き強度	55.05N/mm²（550.5kgf/cm²）

抜群の防水性・遮断性

長期にわたり優れた防水性を発揮、外壁からの雨水を防ぎます。安定した強靭な皮膜を長期間形成。塩害・凍害・白華などを防ぎます。

またJK-セライダーによって形成された皮膜は、遮断性にも優れており、大気中の炭酸ガスなどの侵入もシャットアウトし、建物の長寿命化に貢献します。

美しさ長持ち（美観性）

特殊アクリル樹脂は“透明塗膜”なので、タイル仕上げの高級な風合いを損なうことなく、いつまでも美しさを維持することが可能です。

JK-セライダー工法の性能

JK-セライダーの物性

（単位：ガル）

試験項目		試験結果	下地	試験条件など
低温安定性		合格	－	かたまりなく均一	JIS A6909（複層塗材）の方法を準用した
付着強さ（1）	標準時	1.8（18）	モルタル	0.7以上
N/mm²（kgf/cm²）	浸水時	1.6（16）	モルタル	0.5以上
付着強さ（2）	標準時	1.7（17）	タイル	－
N/mm²（kgf/cm²）	浸水時	1.3（13）	タイル	－
保冷繰り返し作用に対する	（1）	異常なし	モルタル	ひび割れ、膨れ
抵抗性	（2）	異常なし	タイル	はがれなどがない
透水性（ml）		0	スレート	0.5以下
促進耐候性	（1）	異常なし	スレート	変退色、著しい光沢
促進耐候性	（2）	異常なし	モルタル	低下がない
伸び率（％）		43	－	約1mm層	JIS A6021
引張り強度N/mm²（kgf/cm²）		8.4（84）	－	引っ張り速度 200mm/min	JIS A6021
亀裂追従性		4.0	スレート	引っ張り速度 20mm/min
主材乾燥時間	指触	0.5	タイル	JIS K5400
主材乾燥時間	硬化	8	タイル	JIS K5400
耐水性	（1）	異常なし	タイル	水に1ヶ月浸液
耐水性	（2）	異常なし	スレート	水に1ヶ月浸液
耐アルカリ性	（1）	異常なし	タイル	飽和水酸化カルシウム液に1ヶ月浸液
耐アルカリ性	（2）	異常なし	スレート	飽和水酸化カルシウム液に1ヶ月浸液
酸性		異常なし	タイル	5％塩酸に7日間浸液

JK-セライダーの耐震性

1.震動試験結果
	入力加速度	応答加速度
X方向	850	1290
Y方向	540	1340
Z方向	409	1280

※各方向ともテーブルの1.5倍、2.5倍、3.1倍と大きな値を示しているもののタイルは剥落しなかった。

2.水平火力試験
		無塗布	セライダー塗布
加重	50kN	壁面にひび割れ	壁面にひび割れ
	80kN	目地モルタルが壁面のひび割れに沿って剥落	壁面にひび割れ
	100kN	タイル5枚落下	タイル1枚にひび割れ

※上記データは、日本樹脂施工協同組合が、平成14年度事業の活路開拓事業の一環として工学院大学で行った実験の結果です。

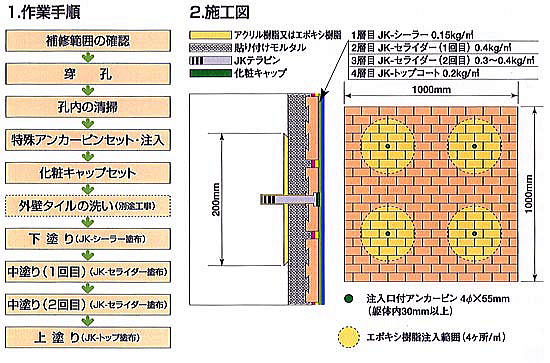

JK-セライダー工法は、短繊維を混入した特殊アクリル樹脂「JK-セライダー」と特殊アンカーピンで、タイル張り外壁を面で補強するタイル落下防止工法です。阪神・淡路大震災クラスの震動にも耐えるばかりでなく、JK-セライダーの皮膜は防水性に富み、なお且つ透明ですのでタイル張り外壁の風合いを損なわない画期的工法です。

このような、いつ起こるか分からない地震時の剥落を防ぐのがＪＫセライダー工法です

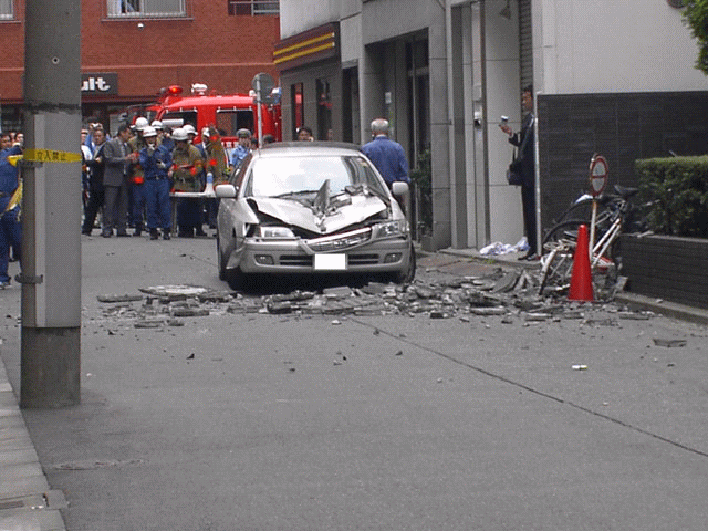

平成１３年度芸予地震での被害写真の一部です

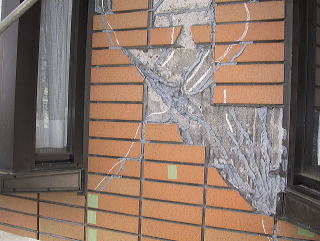

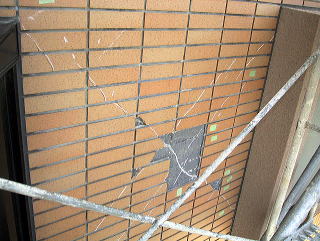

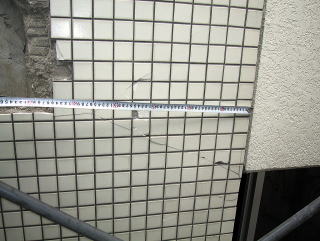

タイル仕上げ地震時剥落の事例です

JK-セライダー工法の詳細は、日本樹脂施工協同組合サイトでご確認いただけます。

JKセライダー標準設計価格

1	.仕様
	ＪＫ-セライダー２回塗りトップコート仕上げ特殊アンカーピン径４ミリ、4本/m²

2	.価格
	15,000円/m²

.内訳明細

数　量/m²

単　価

金　額

JK-シーラー

0.15 kg

4,500/kg

675

JK-セライダー

0.7～0.8 kg

2,900/kg

2,320

JK-トップ

0.2 kg

4,800/kg

1,440

特殊アンカーピン

4本

1,875/本(材.工共)

7,500

労務費（施工手間）

20 m²/日

25,000/日

1,250

養生費

一式

200

消耗品費

一式

250

諸経費

1,365

合計

15,000

注）タイルの種類によりましては、UPすることがあります。
注）外壁タイルのひび割れ等の補修、浮き部の注入は別途。
注）外壁タイルの洗浄については、タイルの汚れ状況で単価が変動します。
注）吊り足場ゴンドラ作業では、20～30％UP致します。

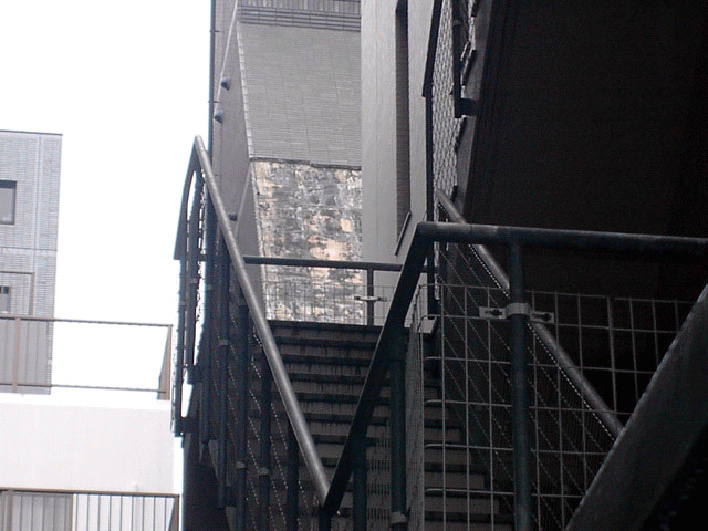

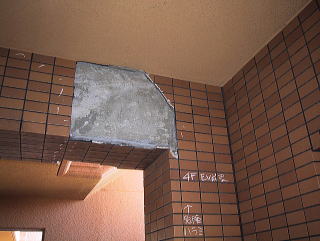

タイル剥落の事例です

外壁タイルの老朽化による汚れ、剥離、漏水、外部バルコニー等床タイル仕上げで風合いを変えずに防水したい等でお困りの方、お問い合わせ下さい。
JK-セライダー工法は、部分的な処置でも使用可能です。（保証についてはご相談下さい）
JK-セライダー工法は、タイル以外でもガラスブロック、石材（一部は除く）でも対応できます。

平成１３年度芸予地震では弊社も多数のマンション・病院・住宅・公共施設の復旧工事に携わりました。
タイル剥落による二次災害も実際に目にしましたが、高所からのタイル剥落の威力は凄まじい物でした。

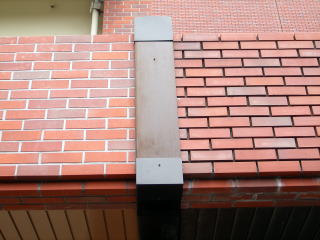

このような使用方法もあります
